La cristallographie

À la veille du 20^ème siècle, la question de la constitution de la matière reste paradoxalement non tranchée. L’idée que toute substance soit faite d’unités élémentaires, les atomes, n’est encore qu’une hypothèse parmi d’autres, et loin de faire l’unanimité dans la communauté scientifique. Pour que cette notion d’atome, formulée plus de deux millénaires plus tôt par Démocrite, s’impose comme un outil incontournable de la science, il aura fallu près de deux siècles de recherches patientes, souvent indirectes, menées dans des champs très différents : chimie, thermodynamique, optique, électromagnétisme…

Ce n’est en effet qu’à partir de la fin du 18^ème siècle que l’on commence à appliquer à l’étude de la matière la démarche scientifique rigoureuse introduite par Galilée et érigée en système par Newton, une démarche fondée sur des modèles mathématiques étroitement associés à l’expérimentation.

Trois domaines de recherche vont alors jouer un rôle essentiel dans la progressive réhabilitation, cette fois scientifique, de l’atomisme antique :

• La chimie, en mettant en évidence des lois de combinaison suggérant des entités discrètes de matière ;
• La théorie cinétique des gaz, qui modélise les propriétés thermodynamiques des gaz à partir de particules en mouvement ;
• La cristallographie, qui révèle des structures régulières et ordonnées, difficilement explicables sans faire appel à une architecture atomique sous-jacente.

C’est à travers ces trois domaines que la notion d’atome va passer du statut de spéculation philosophique à celui de concept opératoire en science. Nous retraçons ici, très succinctement, les principales étapes de ce cheminement, en terminant par la cristallographie.

Ainsi, le troisième domaine des sciences physiques dans lequel la notion de constituant élémentaire de la matière apparaît est celui de la cristallographie qui, comme son nom l’indique, est l’étude des cristaux. Elle recouvre l’étude des formes extérieures des cristaux, leur structure interne et les propriétés physiques des cristaux. Le mot cristal provient du grec « krustallas » qui signifie solidifié par le froid, les grecs pensant que les cristaux de roche provenaient de la transformation de la glace par le froid.

Avant d’être un objet d’étude scientifique, les cristaux étaient source d’émerveillement. Ils le sont d’ailleurs toujours ! Leurs formes, leurs couleurs, leur beauté tout simplement, avaient fasciné de nombreuses personnes. Jusqu’au 17^ème siècle et l’avènement de la cristallographie, il était considéré que la forme des cristaux était due à leur environnement extérieur, l’eau, le vent, … C’est ce que proposait déjà Aristote.

Depuis l’Antiquité, la régularité géométrique des cristaux fascine les savants, qui y voient la manifestation d’un ordre caché dans la matière. Toutefois, il faut attendre le 18ème siècle pour que la cristallographie prenne un véritable tournant scientifique, en lien direct avec la quête d’un modèle cohérent de la structure microscopique de la matière.

Les premiers grands noms de la cristallographie moderne, comme Jean-Baptiste Romé de L’Isle ou René Just Haüy, posent les bases d’une interprétation géométrique des formes cristallines. Haüy propose dès 1784 que les cristaux sont formés par l’empilement régulier d’unités élémentaires, des « molécules intégrantes », sorte de briques invisibles préfigurant la notion d’atome. Cette idée, audacieuse à une époque où l’atome reste une hypothèse discutée, offre un premier lien entre formes visibles et structures invisibles.

Au milieu du 19^ème siècle, cette intuition est approfondie et rigoureusement formulée par le mathématicien Auguste Bravais. En 1848, Bravais développe la théorie des réseaux cristallins, montrant qu’il n’existe que 14 types de réseaux réguliers, les réseaux de Bravais, capables de remplir l’espace tridimensionnel. Cette classification mathématique donne un cadre à la régularité des formes cristallines observées dans la nature et renforce l’idée que la matière est constituée d’unités identiques organisées selon des lois géométriques précises.

Enfin, dans les dernières décennies du 19^ème siècle, Pierre Curie complète cette vision en s’intéressant aux symétries des cristaux et à leur rôle dans les propriétés physiques des matériaux. Il énonce en 1894 ses célèbres principes de symétrie, qui relient la symétrie d’un système physique à celle des causes qui le produisent. Ces travaux préfigurent non seulement la physique de l’état solide, mais consolident également l’idée que les propriétés des matériaux dépendent d’une organisation microscopique ordonnée, que seule une structure atomique peut expliquer.

Ainsi, la cristallographie ne se limite pas à l’étude des formes cristallines : elle devient, dès le 19^ème siècle, un argument scientifique majeur en faveur de la réalité atomique, bien avant que les rayons X, au début du 20^ème siècle, ne permettent d’en visualiser directement les effets. Comme dans les chapitres précédents on va maintenant aborder de façon détaillée ces différentes étapes de l’histoire de la cristallographie en gardant comme d’habitude notre fil conducteur, celui de l’explication de la constitution de la matière en composés élémentaires.

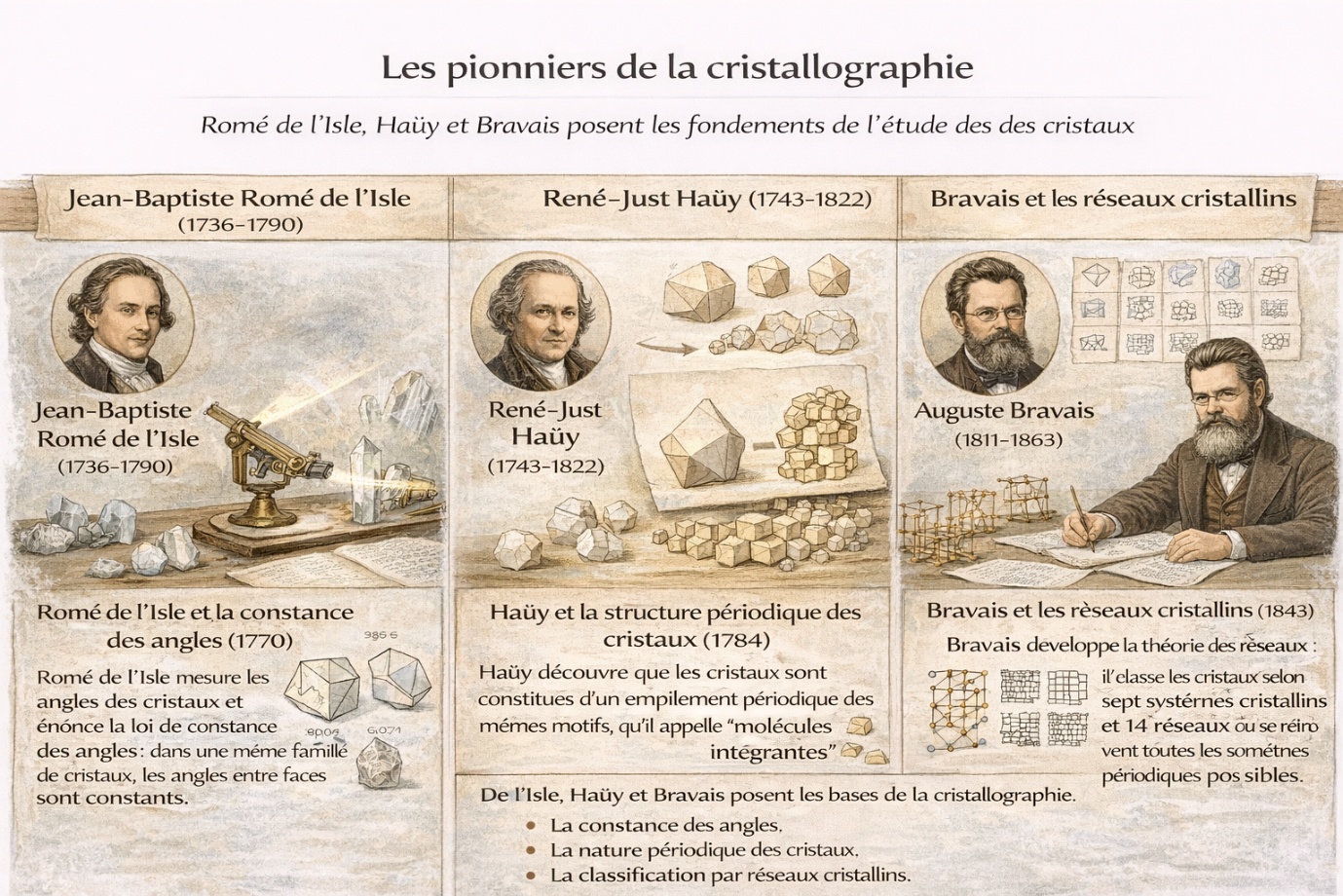

Les pionniers de la cristallographie

Il faudra attendre les pionniers de la cristallographie pour considérer que la forme des cristaux pouvait être due à une organisation interne, et non à l’environnement extérieur. Ces pionniers étaient pour l’essentiel des naturalistes qui cherchaient à comprendre le monde qui nous entoure avec une approche scientifique. Certains naturalistes se sont intéressés aux minéraux et en particulier aux cristaux. L’observation fine des cristaux a été rendue possible par l’apparition des premiers véritables microscopes à la fin du 16^ème siècle et au début du 17^ème. Les premières indications d’une possible structure interne des cristaux ont été formulées par Johannes Kepler en 1619, puis Robert Hooke en 1665 ou encore Christian Huygens en 1690.

Pour notre part, on va commencer notre petite histoire de la cristallographie avec le minéralogiste français Jean-Baptiste Romé de L’Isle, qui est considéré comme le père fondateur de la cristallographie moderne. Dans les années 1770, de L’Isle entreprend de classer les différents cristaux suivant leurs formes extérieures. Il réalise un travail systématique de mesure des angles entre les différentes faces des cristaux grâce à un goniomètre. Le goniomètre utilisé à cette époque en cristallographie repose sur la réflexion des rayons lumineux par les faces du cristal étudié. L’idée est d’envoyer un faisceau lumineux très étroit sur un cristal placé sur un support rotatif. On mesure les angles de réflexions obtenus pour deux faces adjacentes du cristal. La différence entre les angles ainsi obtenus permet de définir l’angle entre les deux faces du cristal. De l’Isle se rend compte que dans une même famille de cristaux, les angles entre les faces sont constants. Ces travaux l’amèneront en 1772^[1] à énoncer la loi de constance des angles qui traduit cette propriété des cristaux.

Parmi ses élèves figure un autre minéralogiste, le français René Just Haüy. En 1784^[2], alors qu’il étudie la calcite (cristal biréfringent que l’on évoquera dans le chapitre suivant sur la lumière), il se rend compte que quand on casse de la calcite, les morceaux obtenus ont la même forme que le cristal d’origine. L’histoire veut qu’il se soit rendu compte de cette propriété en laissant tomber un morceau de calcite par inadvertance qui se serait cassé en différentes parties de formes semblables. Il en déduit que les cristaux peuvent se décomposer un grand nombre de fois, et il suggérera que cette décomposition s’arrête à un élément de base de forme polyédrique qu’il appelle la molécule intégrante. On se souviendra que la théorie atomique en chimie ne sera proposée qu’en 1808 par Dalton. On peut donc considérer que cette idée de molécule intégrante constitue la première intuition de théorie atomiste de la matière.

Partant de cette idée de molécule intégrante, Haüy réfléchit aux formes que pourrait prendre cette molécule intégrante, et assemble ces formes suivant un réseau périodique tridimensionnel. Il se rend alors compte qu’il arrive ainsi à expliquer la loi de constance des angles proposée par de l’Isle. C’est, autant que je sache, la première fois qu’une idée atomiste arrive à expliquer un phénomène macroscopique. Son « Traité de minéralogie » publié en 1801 et son « Traité de cristallographie » publié en 1822 contiennent une classification systématique des cristaux fondée sur leur structure géométrique et leurs symétries. Il divise ainsi les espèces minérales en cinq catégories : pierreuses et salines, combustibles non métalliques, métalliques, d’origine ignée, volcaniques. Dans chacune de ces catégories, les molécules intégrantes sont semblables par leurs formes, composées des mêmes principes et unies entre elles dans le même rapport.

Haüy est souvent considéré comme le père fondateur de la cristallographie moderne du fait de sa formulation de l’idée d’une structure régulière et ordonnée des cristaux. Il a donné avec sa molécule intégrante les premiers fondements scientifiques à la cristallographie.

À la suite des travaux de Haüy, l’idée essentielle est acquise : la forme externe d’un cristal n’est pas un accident de croissance du à son environnement, mais la signature d’une organisation interne régulière. Cependant, la « molécule intégrante » de Haüy reste une notion ambiguë. Elle a une portée géométrique (un petit polyèdre dont l’empilement reconstruit le cristal), mais elle ne coïncide pas clairement avec les entités de la chimie naissante, au moment même où l’hypothèse d’Avogadro et la théorie atomique de Dalton conduisent à distinguer atomes, molécules et proportions de combinaison. Autrement dit, au début du 19^ème siècle, deux descriptions de la matière progressent en parallèle : une description chimique (quels constituants ?) et une description cristallographique (quelle architecture ?). Pour faire de la cristallographie une véritable théorie de la structure de la matière, il fallait articuler ces deux niveaux sans les confondre.

C’est précisément le rôle qu’ont joué les travaux du minéralogiste français Gabriel Delafosse^[3]. Son apport décisif consiste à clarifier ce que Haüy laissait encore implicite : la « molécule intégrante » n’est pas nécessairement une molécule au sens chimique, et encore moins une entité fondamentale de la matière. Elle doit plutôt être comprise comme une brique géométrique décrivant l’ordre cristallin, tandis que la chimie décrit, elle, la nature des constituants (atomes ou groupements) et leurs proportions. En distinguant ainsi la maille géométrique de l’édifice cristallin de la molécule chimique, Delafosse prépare un glissement conceptuel majeur : la structure d’un cristal peut être pensée comme un arrangement périodique d’unités identiques, indépendamment de la manière dont la chimie choisit de nommer ou de regrouper ces unités.

Delafosse met alors en avant, de façon plus explicite que Haüy, la notion de réseau : ce qui caractérise un cristal, au-delà de la forme des « briques », c’est l’existence d’un motif qui se répète régulièrement dans l’espace selon trois directions. L’idée centrale devient la suivante : on peut représenter l’architecture d’un cristal en séparant (i) un motif (l’ensemble des constituants associés à une position donnée) et (ii) un réseau périodique qui indique où ce motif se répète. Cette séparation motif/réseau n’est pas encore formulée avec le langage moderne, mais elle contient déjà l’essentiel : un cristal n’est pas seulement un empilement de petits polyèdres, c’est une structure discrète où la position des constituants dans l’espace joue un rôle aussi fondamental que leur nature chimique. À ce stade, la cristallographie quitte progressivement le terrain descriptif (classer des formes) pour entrer dans une logique structurale : expliquer les propriétés et les symétries visibles à partir d’une périodicité invisible.

Ce pas conceptuel rend possible la transition vers une question plus mathématique, et donc plus générale : quels sont les réseaux périodiques tridimensionnels compatibles avec l’observation des cristaux ? Autrement dit, une fois admis qu’il existe un ordre spatial répétitif, reste à comprendre quelles géométries de répétition sont possibles, et comment elles se classent. C’est exactement le problème que va systématiser Auguste Bravais : en identifiant et en classant les réseaux tridimensionnels distincts, il fournit le cadre abstrait qui manquait encore pour passer des intuitions de Haüy et des clarifications de Delafosse à une théorie complète de l’architecture cristalline. Le chapitre suivant peut donc s’ouvrir naturellement sur cette idée : la diversité des cristaux ne se réduit pas à une diversité de « briques », mais à un ensemble fini de manières fondamentales d’organiser la périodicité dans l’espace, les réseaux de Bravais.

Les réseaux de Bravais (Bravais – 1849)

En parallèle des travaux des naturalistes, des mathématiciens avaient commencé à s’intéresser aux cristaux, en étudiant leurs symétries et les propriétés géométriques élémentaires identifiées par les minéralogistes. Auguste Bravais propose dès 1849^[4] quatorze types différents de structures géométriques pour la constitution des cristaux, les fameux réseaux de Bravais. Ces réseaux sont constitués d’un ensemble de mailles géométriques assemblées périodiquement. La maille représente la brique élémentaire du cristal. La structure complète du cristal est obtenue par une répétition de translations de la maille élémentaire.

Bravais est me premier à appliquer la géométrie pour disposer les différents éléments des cristaux. L’idée, issue des travaux de tous les minéralogistes qui l’ont précédé, est de dire qu’un cristal peut être décrit par une répétition périodique dans l’espace d’un motif élémentaire, tel qu’un atome ou un groupe d’atomes, organisé suivant un réseau tridimensionnel. Il démontre mathématiquement qu’il existe aux plus quatorze façons différentes d’organiser un réseau de points tridimensionnel en conservant une périodicité parfaite.

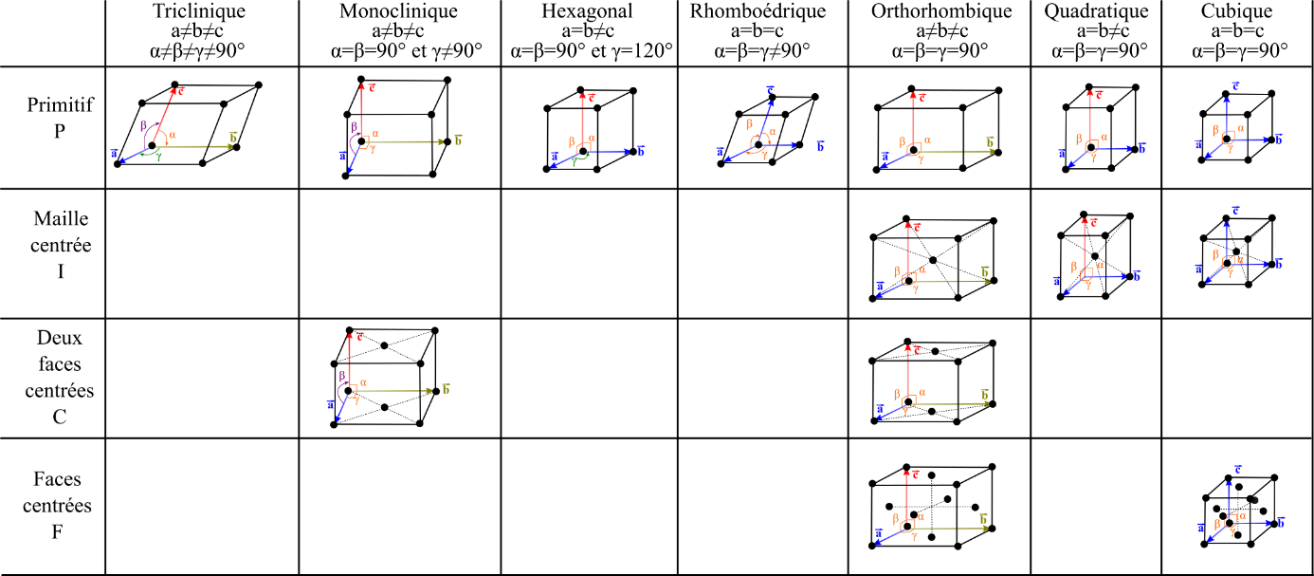

Il regroupe ces réseaux au sein de 7 types de systèmes cristallins : triclinique, monoclinique, hexagonal, rhomboédrique, orthorhombique, quadratique et cubique. Chacun de ces systèmes est définies par la longueur des arrêtes et par les angles entre ces différentes arrêtes. Il y a donc au total six paramètres (trois longueurs et trois angles), mais toutes les combinaisons ne sont pas possibles si on veut garder la périodicité du réseau.

Pour illustrer ces réseaux de Bravais, on va prendre l’exemple le plus simple, celui du système cubique qui est le plus symétrique et celui qui est en général enseigné en premier (du fait de sa simplicité et parce qu’il est très répandu). Dans un système cubique les trois arrêtes ont la même valeur et les trois angles sont égaux à 90°. On distingue trois types de réseaux cubiques, le cubique simple, le cubique centré et le cubique à faces centrées. Dans le système cubique simple, les atomes sont placés uniquement aux 8 sommets du cube. Sachant que chaque sommet est partagé entre 8 mailles voisines, il y a dans le système cubique simple un seul atome par maille élémentaire.

Le système cubique simple est très rare dans la nature car il est moins stable énergétiquement que les autres systèmes cubiques. Le seul élément métallique naturel à cristalliser spontanément dans cette structure est le polonium. Dans le système cubique centré, il y a un atome à chaque sommet plus un atome au milieu de chaque cube. Avec le même raisonnement que précédemment, on en déduit immédiatement qu’il y a deux atomes par maille élémentaire.

Le chrome est un exemple de cristal cubique centré. Enfin, dans le système cubique à face centrée, il y a un atome à chaque sommet plus un au centre de chaque face. Sachant qu’une face est partagée entre deux mailles, on en déduit qu’il y a quatre atomes par maille élémentaire (un correspondant aux sommets et trois pour les faces). L’argent est un exemple de cristal cubique à face centrée. Les propriétés macroscopiques des cristaux (densité, propriétés mécaniques, réactivité chimique) sont directement liées à ces structures cristallines.

Cette contribution de Bravais a été fondamentale dans l’histoire de la cristallographie. Elle va entrainer de nombreuses études théoriques sur les symétries cristallines basées sur la théorie des groupes. Il faudra toutefois attendre 1912, et les expériences de diffraction des rayons X par des cristaux, réalisées par Max Von Laue, pour vérifier les structures cristallines proposées par Bravais d’un point de vue expérimental. Ces mesures de diffraction, sur lesquelles on revient dans le chapitre suivant, ont permis d’apporter la preuve directe de la périodicité des réseaux cristallins.

Aussi bien pour les naturalistes, que pour les mathématiciens s’intéressant aux cristaux, la structure macroscopique des cristaux est ainsi expliquée par un assemblage de briques élémentaires dans des réseaux géométriques périodiques, venant ainsi conforter la théorie atomiste proposée dans les domaines de la chimie ou de la théorie cinétique des gaz.

Les symétries en cristallographie

On va désormais évoquer un autre point fondamental issu des découvertes en cristallographie : celui des symétries. Les travaux que nous avons décrits jusqu’ici ont montré que la matière n’est pas continue, mais qu’elle est constituée d’unités élémentaires organisées suivant des réseaux réguliers. Mais cette organisation n’est pas arbitraire : elle obéit à des contraintes géométriques précises. Les cristaux ne sont pas seulement des empilements périodiques, ils sont des structures hautement symétriques, et ces symétries déterminent en profondeur leurs propriétés physiques.

Les premières avancées décisives dans l’étude de la dissymétrie cristalline sont dues à Louis Pasteur. Bien avant ses travaux en microbiologie, Pasteur mène en 1848^[5] une étude remarquable sur les sels de l’acide tartrique. À l’époque, on connaissait deux substances chimiquement identiques (même composition élémentaire, mêmes propriétés chimiques globales) mais dont les solutions se comportaient différemment vis-à-vis de la lumière polarisée. L’une déviait le plan de polarisation vers la droite, l’autre vers la gauche. Cette propriété, appelée pouvoir rotatoire, était encore mal comprise.

En examinant au microscope les cristaux de tartrate d’ammonium et de sodium, Pasteur observa qu’ils existaient sous deux formes géométriquement symétriques l’une de l’autre, comme une main droite et une main gauche. Il eut alors l’intuition remarquable que la dissymétrie macroscopique observée dans la forme des cristaux devait refléter une dissymétrie plus profonde, interne, au niveau des constituants moléculaires. En séparant manuellement les deux types de cristaux à la pince, puis en dissolvant séparément chaque catégorie, il montra que l’une produisait une rotation optique vers la droite, l’autre vers la gauche, tandis qu’un mélange des deux ne produisait aucun effet net.

Ce résultat fut capital. Pour la première fois, un lien explicite était établi entre symétrie géométrique macroscopique et structure moléculaire microscopique. La dissymétrie devenait une propriété intrinsèque de la matière. L’idée que certaines molécules puissent exister sous deux formes non superposables (que l’on appellera plus tard énantiomères) constitue l’un des premiers exemples de chiralité en science. Les travaux de Pasteur ne renforcent pas seulement la thèse atomiste, ils introduisent l’idée que la géométrie interne des constituants joue un rôle fondamental dans les propriétés physiques observables.

Après Pasteur, la question des symétries prend une dimension de plus en plus mathématique. Les cristallographes du 19^ème siècle (Bravais, Sohncke, Fedorov, Schoenfliess) entreprennent de classer systématiquement les symétries possibles des réseaux tridimensionnels. Il apparaît alors que, malgré la diversité apparente des cristaux, les symétries compatibles avec une périodicité spatiale sont fortement contraintes. On établit progressivement la liste des 32 classes cristallines et des 230 groupes d’espace. Autrement dit, la nature n’autorise qu’un nombre fini de structures symétriques compatibles avec un ordre périodique.

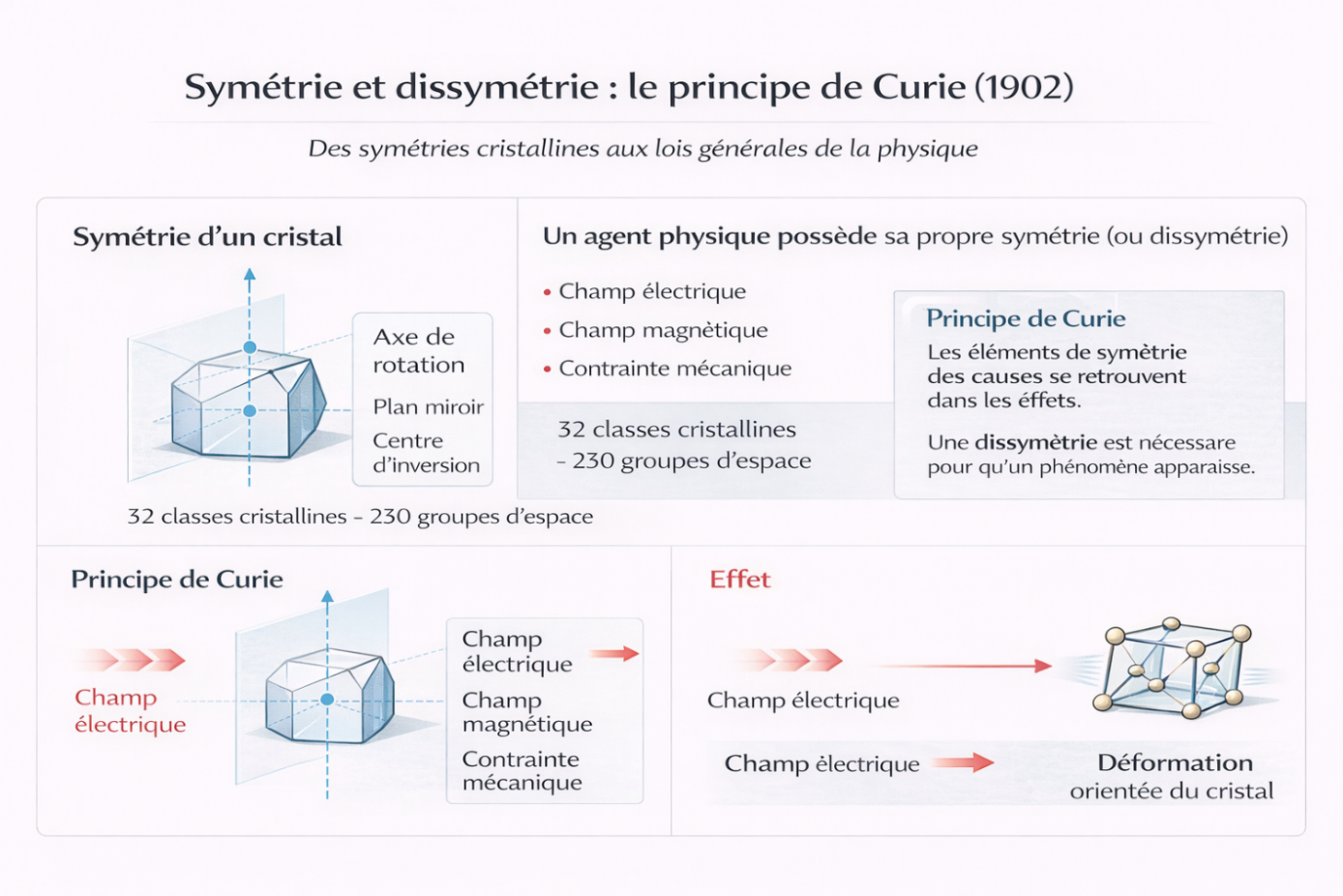

C’est dans ce contexte que s’inscrivent les réflexions de Pierre Curie, dont la portée dépasse largement la cristallographie. Le point central de sa réflexion peut se résumer ainsi : un phénomène ne peut apparaître que si les symétries des causes le permettent. Autrement dit, une dissymétrie est une condition nécessaire à l’apparition de certains effets. Si un système possède trop de symétries, certains phénomènes sont interdits. La symétrie agit donc comme une contrainte sur les lois physiques elles-mêmes.

Il écrira ainsi en 1902 dans une notice sur ses travaux scientifiques publiée chez Gauthier-Villars : « L’étude des phénomènes physiques qui se produisent dans un milieu cristallin a fait faire un grand progrès à la Physique proprement dite. L’étude des liaisons qui existent entre les propriétés physiques de la matière et la symétrie cristalline a été l’origine de grandes découvertes dont les travaux de Pasteur donnent l’exemple le plus célèbre. La constitution de la matière cristallisée est extrêmement variée et, par suite, les phénomènes qui se produisent dans cette matière présentent eux-mêmes une grande diversité. La théorie moléculaire de Bravais, qui est en accord parfait avec l’expérience, classe, en effet, les matières cristallisées en 32 familles qui se distinguent les unes des autres par la symétrie des formes extérieures. Les travaux théoriques de Bravais, Jordan, Sohnke, Schoenfliess et Fedorov ont montré que les matières cristallisées de chaque famille peuvent être constituées de plusieurs façons différentes, de telle sorte que l’on peut imaginer 230 types pour la symétrie interne de la matière cristallisée.

Les agents physiques produisent des effets différents dans les divers milieux cristallins, non seulement parce que ces milieux n’ont pas la même symétrie, mais aussi parce que les agents physiques eux-mêmes agissent avec une dissymétrie qui leur est propre.

J’ai cherché à définir la dissymétrie qui accompagne nécessairement un état physique donné de l’espace. Les physiciens invoquent fréquemment la notion de symétrie dans leurs raisonnements, mais ils négligent le plus souvent de préciser la question et, par suite, de tirer de la raison de symétrie tout le parti possible. Je pense qu’il convient d’utiliser en Physique les théories établies par les cristallographes.

Tout milieu, cristallisé ou non, possède dans un état physique déterminé une symétrie déterminée. Les éléments de symétrie ne sont cependant pas associés d’une façon quelconque ; certains groupes seuls sont possibles. Il existe un nombre infini de groupes possibles, et l’on peut les classer en 19 familles générales. Bravais, dans une étude magistrale, a établi cette classification générale qui constitue, en quelque sorte, l’introduction à la théorie de la constitution des corps cristallisés.

J’ai fait une étude sur les théorèmes qui établissent cette classification générale, et j’ai donné à ces théorèmes une forme plus simple, en modifiant certaines définitions. Enfin, j’ai montré que les axes, les plans et les centres de symétrie ne sont pas suffisants pour définir complètement la symétrie d’un système ; il est nécessaire de considérer encore de nouveaux éléments de symétrie, des plans de symétrie rotatoire ou translatoire pour lesquels la transformation symétrique consiste en un mirage accompagné d’une rotation ou d’une translation.

J’ai ensuite examiné l’application de cette classification aux états de l’espace créés par les agents physiques. Pour que l’on puisse réaliser un certain état de l’espace, il faut que les causes qui lui donnent naissance soient dépourvues de certains éléments de symétrie ; autrement dit, une dissymétrie déterminée est indispensable pour qu’un phénomène donné puisse se produire. Conformément à ce qui précède, j’appelle symétrie caractéristique d’un état de l’espace le groupe d’éléments de symétrie le plus élevé compatible avec l’existence de cet état. La dissymétrie nécessaire est alors parfaitement définie. On peut, par exemple, énoncer quelle est la symétrie caractéristique d’un état de tension mécanique, de l’état de champ électrique, de l’état de champ magnétique, d’un milieu homogène doué de pouvoir rotatoire, etc.

Lorsque certaines causes produisent certains effets, les éléments de symétrie des causes doivent se retrouver dans les effets produits. Lorsque certains effets révèlent une certaine dissymétrie, cette dissymétrie doit se retrouver dans les causes qui lui ont donné naissance.

Ces deux propositions servent à établir quelle est la symétrie caractéristique des divers états de l’espace et à tirer des raisons de symétrie toutes les conséquences qu’elles sont capables de donner ».

La portée de ces travaux est considérable. Avec Curie, la symétrie cesse d’être une simple propriété géométrique des cristaux pour devenir un principe général de la physique. Elle devient un outil prédictif : en analysant les symétries d’un système, on peut déterminer quels phénomènes sont possibles ou impossibles. Cette idée sera féconde dans des domaines aussi variés que l’électricité, le magnétisme, la piézoélectricité, l’optique non linéaire ou la mécanique des milieux continus.

Plus profondément encore, la notion de symétrie va progressivement s’imposer comme l’un des piliers conceptuels de la physique moderne. Au 20^ème siècle, avec la relativité puis la mécanique quantique, les symétries ne caractérisent plus seulement la matière organisée en cristaux : elles deviennent des propriétés fondamentales de l’espace-temps et des lois dynamiques elles-mêmes. Les groupes de symétrie structurent les équations fondamentales, contraignent les interactions et permettent de classer les particules élémentaires.

Ainsi, la réflexion initiée en cristallographie au 19^ème siècle sur la constance des angles, les réseaux périodiques et les dissymétries moléculaires, prépare indirectement le terrain des grandes théories du 20^ème siècle. La théorie quantique des champs, que nous évoquerons plus loin, repose elle-aussi sur une analyse systématique des symétries. Les invariances et les brisures de symétrie y jouent un rôle central, de la conservation des charges aux mécanismes d’interaction.

La cristallographie aura donc fourni bien plus qu’une classification des minéraux : elle aura introduit un langage et une méthode, celle de la symétrie, qui deviendront universels en physique.

La diffraction des rayons X par les cristaux

À la fin du 19^ème siècle, l’hypothèse atomique est déjà solidement étayée par la chimie, par la théorie cinétique des gaz et, au début du 20^ème siècle, par les travaux de Jean Perrin sur le mouvement brownien. Ces derniers ont fourni une démonstration quantitative convaincante de la réalité des atomes en reliant les fluctuations observables d’une particule microscopique aux propriétés statistiques d’un grand nombre d’entités invisibles. Pourtant, malgré cette accumulation d’arguments, une difficulté subsiste : ces preuves restent indirectes. On ne « voit » toujours pas les atomes. On en déduit l’existence à partir de leurs effets collectifs.

C’est dans ce contexte qu’intervient une expérience décisive réalisée en 1912 par le physicien allemand Max von Laue. À cette époque, deux questions importantes demeurent ouvertes. La première concerne la nature des rayons X, découverts par Wilhelm Röntgen en 1895 : leur caractère ondulatoire n’est pas encore établi avec certitude. La seconde concerne la structure interne des cristaux : l’ordre périodique proposé par Haüy, précisé par Delafosse et formalisé par Bravais correspond-il réellement à une organisation régulière d’atomes dans l’espace, ou s’agit-il seulement d’un modèle géométrique commode ?

L’intuition de von Laue repose sur une idée simple mais profonde. Si les cristaux sont constitués d’atomes disposés de manière périodique, alors ils devraient pouvoir agir comme un réseau de diffraction pour un rayonnement dont la longueur d’onde est comparable aux distances séparant ces atomes. Or les rayons X possèdent précisément une longueur d’onde de l’ordre de 10⁻¹⁰ mètre, c’est-à-dire de l’ordre de grandeur des distances interatomiques estimées à partir de considérations théoriques.

Or cette coïncidence d’échelle est essentielle. Pour qu’un phénomène de diffraction soit observable, la longueur d’onde du rayonnement incident doit être du même ordre de grandeur que les dimensions caractéristiques de la structure qui le diffracte. Des longueurs d’onde beaucoup plus grandes ne « verraient » que le cristal comme un objet homogène, tandis que des longueurs d’onde beaucoup plus petites ne produiraient pas d’interférences mesurables liées à la périodicité atomique. Les estimations issues de la théorie cinétique et des premières évaluations des tailles moléculaires suggéraient déjà que les distances séparant les atomes dans un solide étaient de l’ordre de l’ångström. Les rayons X, dont la longueur d’onde se situe précisément dans cette gamme, apparaissaient donc comme un outil naturel pour sonder directement l’architecture microscopique de la matière.

Von Laue propose alors de faire traverser un cristal par un faisceau de rayons X et de recueillir le rayonnement transmis sur une plaque photographique. L’expérience, réalisée avec ses collaborateurs Friedrich et Knipping, révèle un motif remarquable : autour du faisceau central apparaissent des taches lumineuses disposées selon une figure régulière et symétrique. Cette image ne peut s’expliquer que si les rayons X se comportent comme des ondes capables d’interférer, et si le cristal présente une structure périodique tridimensionnelle.

Chaque atome du cristal diffuse le rayonnement incident. Les ondes ainsi diffusées interfèrent entre elles, produisant des maximas d’intensité dans certaines directions précises. Les positions des taches observées dépendent directement de l’arrangement spatial des atomes. Autrement dit, la figure de diffraction constitue une signature géométrique de l’organisation interne du cristal.

Cette expérience a une portée considérable. Elle établit simultanément le caractère ondulatoire des rayons X et la réalité de la structure atomique des cristaux. Là où le mouvement brownien révélait l’existence des atomes par leurs effets statistiques, la diffraction des rayons X en révèle l’agencement spatial. Pour la première fois, il devient possible de mesurer directement les distances interatomiques et de reconstruire l’architecture interne d’un solide.

Les travaux de von Laue seront rapidement prolongés par William Henry Bragg et son fils William Lawrence Bragg, qui montrent que l’on peut interpréter la diffraction comme une réflexion constructive sur des plans atomiques régulièrement espacés. La relation simple qu’ils établissent entre la longueur d’onde du rayonnement, l’angle d’incidence et la distance entre plans cristallins transforme la diffraction en un outil de mesure d’une précision exceptionnelle. La cristallographie devient alors une science expérimentale de la structure atomique.

Avec la diffraction des rayons X, l’hypothèse atomique change de statut. Elle n’est plus seulement une explication cohérente de phénomènes macroscopiques ; elle devient un fait accessible à l’expérimentation quantitative. L’échelle atomique, longtemps hors de portée, entre dans le domaine de l’observable indirect mais mesurable. Les réseaux de Bravais cessent d’être de pures constructions mathématiques : ils correspondent à des arrangements réels d’atomes dont on peut déterminer les paramètres géométriques.

Cette avancée marque un tournant dans l’histoire des sciences. L’invisible n’est plus seulement inféré, il est reconstruit à partir de signatures physiques précises. La forme extérieure des cristaux, étudiée par les pionniers de la cristallographie, trouve ici son explication ultime dans une organisation atomique périodique. La géométrie des figures de diffraction reflète directement les symétries du réseau interne, confirmant que la structure de la matière est indissociable de ses propriétés de symétrie.

Ainsi, au début du 20^ème siècle, grâce aux travaux conjoints de Perrin et de von Laue, l’existence des atomes ne relève plus d’une hypothèse théorique discutée : elle devient une réalité expérimentale solidement établie.

Conclusion

Ainsi, la cristallographie apparaît comme l’un des chemins ayant conduit à l’établissement de la réalité atomique. Partie de l’observation émerveillée des formes naturelles, elle s’est progressivement transformée en une science rigoureuse, capable de relier géométrie, symétrie et propriétés physiques. En révélant l’existence d’un ordre périodique dans la matière, elle a fourni des arguments décisifs en faveur d’une structure discrète, bien avant que les outils expérimentaux ne permettent d’en apporter une confirmation directe.

Des intuitions de René Just Haüy aux constructions mathématiques de Auguste Bravais, puis aux principes de symétrie formulés par Pierre Curie, la cristallographie a peu à peu imposé l’idée que la matière est organisée selon des lois géométriques profondes. Cette évolution illustre un mouvement plus général de la science : passer du visible à l’invisible, du descriptif au structurel, de l’observation à la modélisation.

Avec la diffraction des rayons X initiée par Max von Laue, ce long cheminement trouve son aboutissement expérimental. L’hypothèse atomique, longtemps débattue, devient alors une réalité mesurable, et l’architecture intime des cristaux se révèle dans toute sa précision. La cristallographie ne se contente plus d’interpréter les formes : elle permet désormais de « voir » indirectement les atomes et leur organisation.

Au-delà de cette confirmation, son héritage est encore plus vaste. En introduisant la notion de symétrie comme principe fondamental, elle a profondément influencé la physique moderne, de la mécanique quantique à la théorie des champs. Ainsi, l’étude des cristaux, née d’une fascination pour la beauté des formes naturelles, aura finalement contribué à dévoiler l’ordre caché de la matière et à structurer notre compréhension des lois fondamentales de l’univers.

1. Jean-Baptiste De l’Isle, « Essai de cristallographie », 1772 ↑
2. René Haüy, « Essai d’une théorie sur la structure des cristaux », 1784 ↑
3. Gabriel Delafosse, « Mémoire sur la structure intérieure des cristaux », Comptes-rendus de l’académie des sciences de Paris, 1840 ↑
4. Auguste Bravais, « Sur les polyèdres symétriques », 1849 ↑
5. Louis Pasteur, « Recherches sur les relations qui peuvent exister entre la forme cristalline, la composition chimique et le sens de la polarisation rotatoire », 1848 ↑
